Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Материал и оборудование, необходимое для создания печи в баню из трубы

То, что материалом будет труба с большим диаметром, вы уже знаете. Также потребуются обрезки труб меньшего диаметра (обычно их используют для создания каменки и дымохода). Так как варианты могут быть разные, мы лишь назовем приблизительные диаметры труб, которые используются для создания корпуса, каменки и дымохода.

Ориентировочный диаметр корпусной трубы — 50-55 см, толщина 8-12 мм. Дымоходной — 15 см. Для каменки (не во всех конструкциях) — 35 см.

Как сделать банную печь из трубы своими руками

Печь в баню из трубы

Помимо перечисленного нужно будет решить, будут ли дверцы и колосники самодельными или покупными. Кроме труб понадобится немного листовой стали средней толщины.

Bannaia pech` iz truby` svoimi rukami

Важный вопрос: где добывать трубы? Разумеется, можно купить абсолютно новые, без следа ржавчины, но точно так же сгодились бы и обрезки, которые можно по случаю прикупить на строительстве магистрали, к примеру. Или в пункте сбора металлолома, или на их базе. А ржавчина… она неизбежна при эксплуатации печи, и только толщина металла — гарант долгой работы агрегата до момента, пока в нем не появятся дыры.

На заметку! Трубы тоже делаются из разных сплавов. Они могут отличаться содержанием углерода и других примесей. Оптимальны стали, содержащие до 2% углерода. Разумеется, никто не маркирует ржавые обрезки, но проверить можно по виду искр, высекаемых, например, болгаркой: белые, летящие во все стороны — признак ненужной высокоуглеродистой стали, красные или белые — легированной. А нужен вам металл, который сыплет желтые искры, вертикально (без разброса) летящие вниз.

Причина, по которой не годится высокоуглеродистая сталь заключается в том, что швы на такой стали непрочные, растрескивающиеся уже в процессе остывания. Легированные же сплавы хороши только в том случае, если работать с ними будет профи. Еще попадаются трубы из чугуна — они тоже не годятся для наших целей.

ВАЖНО! Итак, мы определились: лучшая труба будет диаметром полметра или чуть больше, со стенкой до 12 мм, материалом которой стала низкоуглеродиставя сталь.

Что касается оборудования, то тут все просто:

  • рулетка;
  • мелок;
  • молоток;
  • тиски;
  • болгарка;
  • дрель;
  • автоген и жесткая балеринка (для вырезания кругов из листа);
  • электросварочный аппарат.

Сразу следует учесть, что данный агрегат отличается своей компактностью и достаточно высоким КПД. Об их востребованности говорит и тот факт, что их изготавливают не только своими руками, но и серийно в заводских условиях.

фото 1

Конструкционно металлическая банная печка не сильно отличается от аналогичного изделия, сделанного из кирпича. Главные различия в основном заключаются в продуктивности и внешнем виде.

Печи изготавливают как в горизонтальном, так и вертикальном варианте, все зависит от того где будет размещаться труба.

Минусом печи сделанной из металла можно считать, что во время неосторожной эксплуатации можно получить ожоги, так как вся поверхность сильно нагревается. Но этот недостаток несложно исправить, установив защитный экран, или окружить ее огнеупорным материалом, выполненном в дизайнерском стиле. Что придаст помещению определенный стиль и шарм.

Вертикальная печь из трубы

Последовательность сварки вертикальной печи из трубы:

  1. Отрежьте от трубы кусок высотой 90 см – это будет ваша рабочая основа.
  2. Обустройте дно печи – приварите к нижней части трубы металлический круг, соответствующий ей по диаметру.
  3. В нижней части трубы выполните вырез прямоугольной формы под поддувало: ширина – 18-20 см, высота – 50 см.
  4. Сверху над поддувалом установите колосник: над прямоугольным отверстием приварите круглую металлическую пластину – ее диаметр должен точно соответствовать диаметру основной трубы, вырежьте середину круга и наварите на полученное отверстие пруты.
  5. Над колосником выполните отверстие прямоугольной формы – это будет топочная камера. Далее вырежьте из металлического листа дверку, соответствующую своими размерами отверстию топочного отсека.
    печь для бани

    Основа для металлической печи

  6. Обустройте каменку: немного выше топки вырежьте отверстие прямоугольной формы, по уже упомянутой схеме установите в нем колосник, а затем смонтируйте на прямоугольник дверку.
  7. Сверху заварите корпус трубы круглой заготовкой из металлического листа, предварительно выполнив в ней отверстие для дымоходной трубы. Приварите к отверстию саму трубу.
  8. Установите дверцы топочного отсека и поддувала.

Как и в случае с горизонтальной моделью, зачистите корпус печи и покройте готовую конструкцию термостойкой краской. Из остатка трубы можете смастерить бак для воды.

Как сделать банную печь из трубы своими руками

Таким образом, в изготовлении печи из трубы в действительности нет ничего нереального. Ознакомившись с инструкцией, изучив особенности сварки и имея необходимые инструменты, вы сможете успешно справиться с задачей даже без посторонней помощи. А наградой за усилия будет надежная и безопасная топка, способная обогревать любую баню, независимо от ее габаритов.

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

  • Сварочный аппарат;
  • Электроды для сварки металла;
  • Инструмент для резки металла, например, болгарку;
  • Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
  • Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
  • Два листа металла толщиной в 10 мм;
  • Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
  • Арматуру;
  • Колесник;
  • Врезной металлический кран;
  • И 4 комплекта дверных петель.

Вертикальную конструкцию выбирают те, кому важна экономия места в парном помещении. Если вы выберете этот вариант, вам не нужно будет заботиться о внешнем размещении бака с водой и каменки. Основа этой печки – полутораметровый обрезок трубы. Технология изготовления довольно проста, если вы знакомы со сварным делом.

  1. Первым делом соорудите опалубку под квадратный фундамент. Чтобы вычислить его параметры, нужно к диаметру стороны прибавить полметра. Усильте конструкцию, заложив в бетон арматуру. Но толщина фундамента не должна быть меньше 20 см! Когда бетон застынет, выложите поверхность кирпичом. Можно использовать тротуарную плитку.
  2. Первую часть печи обычно выполняют из куска трубы в 1 м. Вырежьте внизу этой заготовки отверстие 5 х 20 см. Это будет поддувало. Оно же выполнит роль зольника. Проследите, чтобы низ трубы был идеально ровным. Он послужит опорой.
  3. Над дверью поддувала нужно укрепить дно топки. Вырежьте из металлического листа круг. Его толщина должна быть не меньше 12 мм. В центре диска установите колосник. Его можно купить в магазине, а можно сделать самому. Это должна быть решетка, у которой ширина прутьев равна промежутку ними.
    печь для бани

    Вертикальная печь для бани

  4. Вырежьте отверстие для топки, отступив от дна примерно 5 см. Размер дверцы – 25 х 30 см. Затем наварите петли. Установите створку.
  5. Вверху топки установите отсекатель. Это прямоугольный металлический лист, по углам приваренный к трубе. Между стенками трубы и краями листа будет проходить воздух. Он будет лучше нагревать стенки печи.
  6. Над этой конструкцией разместите каменку. Низ её изготовьте из решётки. Толщина прутьев – 12-16 мм. Приварите её, отступив 5-10 см вверх. Дверцу каменки выполните так же, как топочную.
  7. Верх каменки закроет дно бака с водой, который выполняется из оставшегося обрезка длинной в полметра. Заварите дно кругом из листового железа. В центре этого диска сделайте круглое отверстие – сквозь бак будет проходить труба. Сделайте для этого резервуара съёмную полукруглую крышку. Внизу врежьте кран.

Изготовление вертикальной печи не составляет сложностей. Сам процесс состоит из выполнения таких этапов:

  1. Подготовка фундамента: изготовление опалубки, выкладывание арматуры, заливка бетонным раствором.
  2. На бетонный фундамент выкладывается несколько рядов кирпичной кладки на глиняном растворе.
  3. Затем работа перемещается к металлической трубе: один ее край выравнивается и в дальнейшем используется как основание.
  4. Прорезается отверстие, что будет использоваться как поддувало, а также несколько мелких отверстий для закрепления колосника.
  5. Колосник можно приобретать в строительных магазинах или изготавливать из металлических прутьев.
  6. Над топкой приваривают отсекатель, в качестве которого удобно использовать металлический лист со срезанными углами.
  7. На 10 см выше отсекателя изготавливают дно камянки.
  8. Камянку сверху накрывают металлическим листом с отверстием.

Бак для воды можно изготовить из точно такой же трубы. Бак приваривается к каменке, а поэтому их размеры должны совпадать.

Из чего будет состоять наша печь из трубы

Прежде чем начать делать печку для бани из трубы своими руками, нужно разобраться из чего она состоит, начертить эскиз изделия, и подготовить все необходимые материалы. Узловые элементы из чего состоит любая печка для бани:

  • Корпус. В нем размещается сама топка, поддувало, емкость из камней, колосники.
  • Бак чтобы греть воду. Может быть как продолжением корпуса, так и стоять отдельно и размещаться в стороне.
  • Дымоход – труба для вывода дыма.
  • Искрогаситель на трубу для бани, также является обязательным элементом, который несложно изготовить своими руками.
skhema pechki dlia bani iz truby`

Чертеж печки с размерами и описаниями деталей

Смотрите расположенный выше чертеж.

Предлагаем ознакомиться:  Как крепить вагонку к стене в бане

Горизонтальная печь из трубы

Преимущество горизонтальной печки в том, что здесь можно устроить более просторную топку. Дрова тут будут гореть дольше, и ваша баня протопится жарче. Дверку топки у такой печки легче вывести в предбанник. Но устроить каменку с баком прямо в трубе при такой конструкции невозможно. Для этого понадобятся навесные устройства. Сама печка делается из обрезка трубы длинной в 0,8 м.

Горизонтальная печь для бани: чертеж

Внимание! Чтобы печь не превратилась в пожароопасный элемент, нужно соблюдать элементарные правила безопасности. Трубу нужно выводить на крышу через перекрытия, используя проходки из негорючих материалов. Хорошо, если вы сумеете оборудовать печь подвижной заслонкой на входе в дымовую трубу. Это предохранит печь от чрезмерной тяги. Кроме того, печь нужно периодически чистить от сажи, ведь она тоже может загореться.

Итак, банная печь своими – не такая уже сложная задача. Если вы знакомы со сваркой, она вам будет по плечу. Всё, что для этого нужно – обрезок трубы, листовой металл, несколько часов свободного времени и золотые руки.

Горизонтальная топка для бани позволяет хорошо прогреть помещение за счет увеличенного размера топливного отсека. При этом само устройство отличается компактностью и не занимает много места в условиях ограниченного пространства. Этапы создания конструкции горизонтального расположения своими руками:

  1. Отрезать участок трубы длиной около 80 см.
  2. Выровнять края.
  3. Установить колосниковую решетку. Для этой цели можно взять готовую покупную деталь или изготовить ее самостоятельно, вырезав отверстие в металлическом листе и приварив к нему кусок арматуры.
  4. Колосник приварить к трубе.
  5. Листом металла покрыть печку сверху.
  6. Вырезать два прямоугольных отверстия с дверцами — для загрузки топлива и для поддувала.
  7. К задней части печи приварить дымовую трубу.
  8. После изготовления рекомендуется очистить печку от ржавчины и покрыть слоем термоустойчивой краски, это убережет конструкцию от коррозии и разрушения и поможет вам использовать устройство для обогрева бани продолжительный срок.

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

  • Основная труба должна быть длинной в 75 см и диаметром в 53 см;
  • Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

  1. Расположите трубу горизонтально и приварите к ней ножки;
  2. Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
  3. Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
  4. Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
  5. Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
  6. Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

  1. Организуйте фундамент под печку так же, как для вертикальной (п. 1 предыдущей инструкции). Соответственно рассчитайте его размеры.
  2. Изготовьте колосниковую площадку. Вырежьте из металлического листа ( толщина 10-12 мм) заготовку в виде прямоугольника со сторонами 40 х 80 см. По центру приварите готовый колосник. Можно наварить решётку так же, как в п. 3 предыдущей инструкции.
  3. Приварите площадку внутрь будущей печи. Сварные швы колосника должны оказаться сверху, а не снизу. Так нагрузка на них уменьшится.
  4. Вырежьте из металла переднюю стенку для печки. Её форма – прямоугольник, закруглённый сверху по форме трубы. Нижняя часть заготовки выполнит функцию опоры. Его ширина – 60, а высота – 70 см.
  5. Сделайте в фасадной части два отверстия: одно для топки и одно для поддувала. Установите дверки.
  6. Вырежьте заднюю стенку печи. Это будет прямоугольник со сторонами 70 и 90 см. Закруглять её не требуется, так как она выполнит функцию задней стенки и для каменки.
    печь своими руками

    Печь для бани из трубы

  7. В верхней части корпуса сзади вырежьте отверстие 15 х 15 см. Сверху установите свод, сваренный из листов металла. В нём сделайте отверстие, к которому потом вы приварите трубу. Сместите его на 10 см вперёд. Расстояние между отверстием в корпусе печи и в своде отсечёт пламя. Дрова будут гореть, отдавая больше тепла.
  8. Приварите трубу. Свод – это дно каменки. Выполните её переднюю стенку. Чтобы она вмещала больше камней, можно наварить бортики в 15-20 см из решётки.
  9. Купите или сварите бак для воды. Установите его на заднюю часть печи.

печка для бани из трубы своими руками

Горизонтальную печь для бани собирают по следующей схеме:

  1. Из трубы вырежьте рабочий кусок длиной 70-90 см и тщательно зачистите его края.
  2. Сформируйте площадку для колосников: из металлического листа вырежьте прямоугольник 80 х 40 см. Затем вырежьте середину изделия и к полученному проему приварите прутья в вертикальном или горизонтальном положении. В нижней части трубы внутри ее корпуса приварите готовый колосник.
  3. Из металлического листа изготовьте выносную топку, то есть фасад печи, в форме прямоугольника с активно закругленным верхом. Оптимальная ширина – 60 см, высота – 70 см. Сделайте в изделии два выреза – под дверки для топочного отсека и поддувала. Приварите фасад к трубе.
    печь для бани своими руками

    Самодельная печь для бани из трубы

  4. Изготовьте заднюю стенку – вырежьте круглый элемент, соответствующий диаметру трубы, и приварите его к основной конструкции.
  5. В верхней части трубы вырежьте отверстие 15 х 15 см для дымохода. Сверху приварите свод печи, предварительно выполненный из металлического листа. В своде оставьте отверстие под дымоход. Затем приварите к нему непосредственно дымоходную трубу.
  6. Установите дверцы топки и поддувала.
  7. Зачистите и отшлифуйте корпус печи и покройте его термостойкой полимерной краской.

После того как печь будет готова, можете зафиксировать на ее задней части платформу для емкости с водой.

Материал и оборудование, необходимое для создания печи в баню из трубы

Основным материалом для сооружения является металлическая труба диаметром 500 и длиной 15000 мм. Она должна быть достаточно прочной и надежной. Следует внимательно проверить при выборе, и если вдруг обнаружились какие то дефекты, то нужно либо их ликвидировать (например, заделать или усилить проблемные места), либо взять другой материал.

Так же может подойти труба диаметром 300 – 400 мм для сооружения печки. Так же нам понадобиться металлическая муфта для крепления котла; металл толщиной от 8 см – для днища; лист с размерами 30 на 30 см (если у вас заготовка трубы 300 мм, если больше то соответственно и лист понадобиться больше) – для каркаса под кирпичную кладку вокруг банной трубы; емкость для жидкости с вентилем.

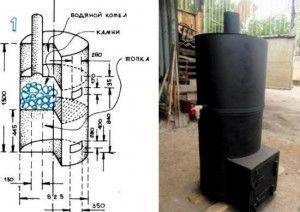

skhema burzhui`ki dlia bani

Чертеж горизонтально конструкции

Чтобы эксплуатация печи сделанной самостоятельно и всей бани в целом было безопасным необходимо строго придерживаться требованиям ППБ 01-93 и СНиП 41-01-2003. Они же предписывают необходимость установки искрогасителя на банную трубу. Изготовить его самостоятельно вполне по силам любому домашнему мастеру.

Видео 1. Делаем искрогаситель.

Печи для бани своими руками

Видео 2. Продолжаем делать искрогаситель.

Для этого потребуется еще один отрезок трубы, диаметр которого должен быт таким, чтобы надеваться на дымоход, без больших зазоров. Это, так называемый стакан, на него с помощью хомута или заклепок, крепится решетка с ячейкой от одного до пяти миллиметров.

Он служит защитой от попадания вылетающих искр за пределы дымохода. К стакану с помощью заклепок крепятся три или четыре металлических полосы для установки дождезащитного грибка. Его обычно изготавливают из оцинкованного металл, конусовидной формы. Это один из наиболее оптимальных вариантов изготовления искрогасителя на трубу бани своими руками.

Чертеж искрогасителя

Видео 3 подробный чертеж

  1. Делаем поддувало. Вырезается в основании. Размеры (Ш Х В) – 200 Х 60 мм.
  2. Прорезание паза в трубе для колосников.
  3. Установка печной решетки. Размеры ниши (Д Х В) – 300 Х 250 мм.
  4. Обустройство топки.
  5. Обустройство площадки где будут находиться камни. Используют заготовку трубы диаметром 350 мм.
  6. Изготовление дверцы. При аккуратном вырезании ниши, из оставшегося материала можно сделать такую дверцу.
  7. Установка креплений для монтажа водогрейного бака. Выполняется с помощью стальных муфт.
  8. Монтаж бака и соединение его с корпусом.
  9. Установка квадратной пластины.
  10. Монтаж дымохода.
  11. Изготовление и установка искрогасителя.

Вот основные их требования. Первое – это качественная теплоизоляция. Второе – теплоизоляционный материал должен быть негорючим, а его толщина быть более 8 сантиметров, для исключения возможности образования конденсата. Обычно применяют асбестовый утеплитель или другой огнеупорный материал. Третье – размещение дымохода осуществляется исходя из соблюдения действующих норм техники пожарной безопасности.

Соблюдая все вышесказанное, можно придти к выводу, что банная печь из трубы, сделанная самостоятельно по чертежу (который тоже можно выполнить самостоятельно) является не столько наиболее выгодным вариантом, но еще и вполне надежным и долговечным. А домашнему мастеру, это еще и прекрасный шанс проявить свое мастерство и умение.

Предлагаем ознакомиться:  Как вывести трубу от печи через стену

Видео 4.

Видео 5.

Сварку такой печи необходимо начинать с подготовки раскроя для работы. Понадобится сам баллон DN 500; два куска листовой стали марки С30, для обустройства дверей камер; два метро 150 трубы, для дымохода; куски 20 арматуры, для сварки колосника; уголок 25 мм длинной 40 см; раскрой стали для топливного канала нужной длинны.

Обустройство места для печи

Оказывается, чтобы сделать банную печь, надо совсем немного времени и ресурсов. Главное – желание. В среде умельцев всё большую популярность приобретают топки, сделанные из обрезка стальной трубы.

Если подойти к делу с умом и соблюсти все инструкции, то можно добиться от такой печки всех преимуществ:

  • полная безопасность для любителей попариться;
  • возможность сделать печку без помощников, быстро и из подручного материала;
  • разумное использование места в парной (ведь трубу можно разместить как горизонтально, так и вертикально);
  • минимум сварных швов (то есть простота исполнения, прочность и устойчивость к прогоранию);
  • возможность протопить баню до 20 кубометров.

Диаметр трубы, который используется банщиками, варьируется от 0,5 до 0,6 м. Но толщина стенки не должна быть меньше 8 мм. В то же время труба толще 1 см будет прогреваться слишком сильно. А для дымохода вам нужна будет ещё одна труба на 120-150 мм.

Основание

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

Перед заливкой основания делается стяжка из жидкого бетона (тонкий слой). Соотношение цемента и песка 1 к 4, воду — сколько надо. Этот слой должен просохнуть перед продолжением работ.

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Печь для бани

Поверхность выравнивается с помощью уровня — это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно — два ряда кирпича. Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее — вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

К сведению:

очень подробно вопрос фундаментов под печи рассматривается

вот в этой статье

.

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум — может доходить до потолка.

Толщина — предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Как сделать банную печь из трубы своими руками

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора — минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Так как мы решили посвятить отдельную статью тонкостям самостоятельного изготовления печки для бани из трубы, здесь будут рассмотрены основные этапы в самых общих чертах. Наша задача — прояснить, какие есть варианты, где они наиболее эффективны.

Принципиально возможно только два способа использования трубы: либо вертикальный, либо горизонтальный. Все остальное будет исключительно поисками оптимального соотношения между объемом топки и каменки, вариациями по способу нагрева камней — проточному или изолирующему камни от огня и т.п.

В пользу горизонтального размещения трубы говорит прежде всего физика: когда дрова горят дольше, они выделяют больше тепла, полнее сгорают, а все вместе можно назвать коротко: более высокий КПД.

Однако считается, что горизонтальная печь не подходит для маленьких парных. Ну, это спорный вопрос. Конечно, четверть квадратного метра, который займет вертикальная печь, будут меньше горизонтальной печи, но по-настоящему выбора нет только у владельцев совсем уж крошечных парных. Но тут возникает другой вопрос: а мощность вертикальной печи для миниатюрной парилки не будет ли великовата?

Другим преимуществом горизонтальной печи можно считать топку, вынесенную в предбанник. Чистоты будет больше, но тут каждый решает для себя, что ему приятнее: бегать в предбанник или убирать грязь в парной.

Вертикальная годится тем, кто хотел бы совместить печь с баком для горячей воды — это сделать проще всего именно на вертикали — достаточно отделить перегородкой бак от каменки, а греть воду будет не только каменка, но и дымоход, проходящий насквозь бака.

Главным же достоинством вертикальной печки будет закрытая каменка, потому что горизонтальные обычно делаются с открытой, а это не есть гуд для любителей русской бани.

Вертикальная печь

Как сделать банную печь из трубы своими руками

Чаще всего это трехчастная конструкция, разделенная внутри приваренными дисками. В ней выделяется:

  • топка;
  • закрытая каменка;
  • бак для воды.

Строение топки: зольник, колосник, камера сгорания. Колосники можно найти в продаже, можно сварить самим, вырезав рамку по диаметру внутренней окружности трубы, а затем приварив к ней прутки. Зольник лучше делать выдвигающийся, в виде совка — выдвигая его в процессе горения, вы добиваетесь увеличения тяги. Вместо этого можно сделать дверку на поддувале.

Дымоход расположен вертикально, он проходит через бак. Это хорошо, потому что часть теплоты газов успевает передаться камням и воде.

Каменка, как уже говорилось, может быть проточной, в это случае между ней и камерой сгорания находится только решетка, наподобие колосника внизу топки. Камни при этом будут нагреваться сильнее, быстрее приходить в негодность, но пар будет отменный.

Есть вариант поперечно вварить внутрь вертикальной трубы кусок трубы меньшего диаметра и сделать дверку. Это закрытая каменка, изолированная от пламени. Поддавать можно не дожидаясь полного прогорания дров (в предыдущем варианте придется ждать).

Над топкой стоит поставить отсекатель — прямоугольник со скругленными углами, оставляющий печным газам возможность проходить только вдоль стенок. Отсекатель расположен ниже каменки.

Ну, во-первых, если у вас нет опыта в создании печек, то приготовьтесь к тому, что первая печь может оказаться лишь прототипом. Это относится и к тем, кто намерен заказывать печку по своему эскизу у мастера. Оптимальное соотношение частей печи всегда конкретно, то есть в расчет принимается именно ваша парная, где будет работать печь. И именно поэтому сложно дать универсальные советы.

Особенно важно подобрать размеры каменки и количество камней в ней. Это делается опытным путем. Особую сложность представляют, как ни странно, открытые каменки, в которых нужно добиться ровно такой площади соприкосновения камней с корпусом, которая приведет к нужной степени нагрева камней. Так что горизонтальную печь без прототипа не сделать.

печь покрашенная

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Предлагаем ознакомиться:  Как рассчитать печь для бани — Отопление

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Главные элементыпечки из трубы

Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.

Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки.

Обогрев бани – задача достаточно важная и ответственная. Конструкция должна быть удобная в использовании и надежная, поскольку от ее правильного функционирования зависит безопасность отдыхающих в парильне людей.

Очень удобно, что печь для бани можно легко сделать своими руками, прилагая минимум усилий. Как правило, для изготовления печи используется металлическая труба диаметром 500 – 530 мм.

Прежде чем приступать к изготовлению печи, необходимо определится с её конструкцией. Существует множество готовых чертежей с размерами, с указанием предпочтительной марки стали. Исходя из проекта, приступают к сбору материала и инструментов.

Чертежи банных печей из трубы

Вертикальная печь

Для сооружения банной печи обычно используют кирпич или металл. Последний вариант предпочитают из-за простоты выполнения всего спектра работ и скорости производства. Немаловажным аргументом в пользу простейших металлических печей является доступность расценок материала, а порой и вовсе бесплатно доставшийся кусок прочного проката, металлический лист или бочка.

Достоинства, выделяющие самодельные металлические печи для бани на фоне аналогов:

  • жаропрочность;
  • эксплуатационная износостойкость;
  • способность нагревать баню в кратчайший срок, варьирующий в пределах от 40-45 минут до 1,5 часа (длительность периода нагрева зависит от климатического сезона и от атмосферной температуры);
  • обширный диапазон конструкций обогревательных установок с разной теплоемкостью, благодаря чему можно оборудовать, как маленькую семейную баньку, так и большую постройку;
  • возможность использовать любой вид твердого топлива и топить печь в период принятия банных процедур.

Самодельную печь удобно загружать, можно топить в процессе мытья любым видом твердого топлива

Относительно легкие металлические самодельные печи для бани несложно монтируются, не требуют устройства слишком мощного опорного основания. Однако у них есть и недостатки. Металлические отопительные агрегаты довольно быстро остывают, с чем бороться помогает возможность топить печь в течение всего времени нахождения в бане и кирпичная кладка вокруг оборудования.

Излюбленные россиянами «каменки» конструктивно представляют собой разделенный на функциональные составляющие корпус. Желающие сделать хорошую печь для бани своими руками должны знать, что основными элементами стандартного обогревательного оборудования являются:

  • топка;
  • открытая или расположенная внутри корпуса емкость для банных камней;
  • зольник-поддувало;

Конструктивные стандарты металлических печей для бани

Между топкой, камнями и поддувалом устанавливаются решетки-колосники. Водонагревательный бак может являться частью корпуса или располагаться на специальных опорах над емкостью с банными камнями. Он может быть установлен отдельно в предбаннике и соединен с теплообменником посредством металлических труб или резиновых шлангов.

Желающим сделать обогревательное оборудование из металла оперативно и сократить объем работ поможет своеобразная заготовка, представляющая собой стальную трубу с полуметровым или иным диаметром. Самодельные печи для бань могут быть изготовлены на основе вертикально расположенной трубы или горизонтально направленного отрезка широкого трубного проката.

Для изготовления оборудования потребуется значительно меньший объем сварных работ, чем при изготовлении печки из металлического листа. Важно изначально проверить надежность заготовки и выявить наличие коррозионных повреждений, если металлическое изделие длительное время пролежало на улице. Все проблемные зоны лучше сразу усилить специфическими приваренными «заплатками» или вырезать в данном месте функциональные печные отверстия.

Особенно привлекательно выглядит печь для бани из трубы: отношение толщины стенок водопроводных труб среднего размера (до 530 мм) к их внутреннему диаметру обеспечивает близкий к оптимальному режим протопки бани, а хорошая эффективность цилиндрической топки позволяет, не ухудшая каменки, встроить в печь водогрейку непосредственно, не возясь с монтажом теплооменника, трубопроводов и накопительного бака ГВС.

Как топят баню?

Как известно, лучший пар в бане – легкий, с минимальным абсолютным, в граммах на кубометр, содержанием паров воды. В ходе специальных опытов добровольцы в абсолютно сухом воздухе выдерживали температуру до 126 градусов Цельсия (!) в течение 20 мин без какого-либо ущерба для здоровья. Свою баню так не «жгалят», но в легкой баньке при 60 могут париться все от мала до велика, если только нет прямых медицинских противопоказаний.

Как получить легкий пар? Важнейшая роль с этом принадлежит печи. Хорошие промышленные изделия проходят тщательные испытания, но и самодельная банная печь будет ничуть не хуже, если заранее точно знать, что от нее требуется.

Первым делом печка должна сама хорошо разогреться и своим тепловым излучением (ИК) прогреть стены бани; тогда они сразу же начнут поглощать влагу. Лучше всего, если баня внутри обшита пористым лиственным тёсом толщиной от 40 мм: тополем, осиной, березой, кленом, орехом. Бук и граб тоже годятся, но дубовая баня – это уже на любителя.

Чуть погодя или тут же печь должна стать еще и мощным очагом конвекции, чтобы быстрее подогнать еще перенасыщенный влагой воздух к втягивающим ее стенам. Стабилизирует влагополощение при протопке каменка печи: чем она больше и чем лучше подобраны для нее камни, тем менее легкость пара зависит от параметров и конструкции парной.

То, что печь в баню должна быть снабжена каменкой – общее место. Но какой нужно делать каменку? Вопроса подбора камней не касаемся, это отдельная тема. Однако в любом случае теплоемкость каменки будет большой, и просто завалить печь камнями нельзя: из печки получится просто костер в топке, а энергия топлива, вместо того, чтобы истопить баню и прогреть каменку, вылетит в трубу и осядет в ней сажей.

Прежде всего, проточную будем делать каменку или открытую? В первой камни в специальной камере омываются при топке дымовыми газами. Выставить режим протопки печи под помещение и наличные камни тут совсем просто: камни в ходе нескольких проб отбираются/подкладываются, пока баня не станет истапливаться как следует.

Но париться в такой баньке с наддачей можно будет, только если для печи подобрано и подготовлено древесное топливо высочайшего качества, и наддавать пару можно только водой. В открытую каменку можно наддавать чем угодно, лишь бы здоровью не вредило (а кваском – у-ух!), однако правильно сделать ее сложнее.

Банные печи из трубы с каменками

Банные печи из трубы с каменками

Самый простой вариант открытой каменки на горизонтальной банной печи – лоток на топке печи (поз. 1 на рис.), однако такая конструкция требует предварительных расчетов с испытаниями прототипов: площадь теплового контакта камней со стенкой топки нужно выдержать довольно точно. Более терпима к изготовлению на-глазок каменка с подогревом в основном от дымовых газов через трубчатый теплообменник (поз. 2), но и сделать ее сложнее.

Оптимальная схема самодельной банной печи с открытой каменкой для начинающих мастеров, пожалуй, вертикальная с последовательным подогревом каменки и водяного бака, поз. 3. Если лоток для камней достаточно глубокий, то наладить каменку можно почти в таких же широких пределах, как закрытую. Однако вода в баке такой печи греется дольше, чем в аналогичной конструкции закрытого типа, поэтому умельцам поопытнее предпочтительнее взяться за печь параллельной схемы, поз. 4. Она ни в чем не уступает последовательной, вода греется быстро, но сделать ее сложнее.

Удачные образцы

Вертикальная банная печь из трубы с проточной каменкой

Вертикальная банная печь из трубы с проточной каменкой

Из широко известных конструкций по простоте изготовления и меньшей материалоемкости выделяется вертикальная печь с проточной каменкой, см. рис. Материал корпуса – труба 530 мм со стенками 10 мм и стальной лист 8-10 мм; дымохода – труба 130 мм со стенками любой толщины. Эта печь требует установки на подушку из 2-х рядов обычного керамического (красного) кирпича.

Горизонтальная печь из трубы для бани с открытой каменкой в единичном экземпляре для себя должна выполняться по прототипу: даже при промышленном производстве точно просчитать заранее площадь теплового контакта каменки с топкой не получается. Или топка переохлаждается и топливо не сгорает как следует, или печь долго греется, или дает более-менее приличный пар только в бане определенного размера и конструкции.

Российские производители предлагают довольно большой ассортимент банных печей и, надо сказать, почти все они доведены как следует. Из трубы делаются популярные печи «Жара»; чертежи «Жары-малютки», наиболее подходящей для небольшой своей баньки, приведены на рис. справа. Модели «Стандарт» и «Элит» отличаются от «Малютки» в сущности только длиной топки да обвязкой.

<img class="size-full wp-image-1284 colorbox-1277" src="https://clubpechnikov.ru/wp-content/uploads/2014/12/54688648648648.jpg" alt="Банная печь из трубы

Комментировать
0
Комментариев нет, будьте первым кто его оставит

Это интересно
Adblock detector
