Вентиляция в бане своими руками: пошаговое руководство с фото

Вы можете выбрать любую из предложенных схем, но есть некоторые правила, одинаковые для всех вариантов.

  1. Вентиляционные проходы должны монтироваться на этапе строительства стен, потому что пробивать их потом, в толще стены, занятие очень трудоёмкое. Именно поэтому со схемой расположения вентканалов лучше определиться в момент проектирования бани.
  2. Диаметр приточного отверстия должен соответствовать размерам вытяжки, только так можно наладить полноценный отток отработанного воздуха.

    Если вы хотите сделать процесс интенсивнее – вытяжку можно сделать больше или установить две сразу
    Если вы хотите сделать процесс интенсивнее – вытяжку можно сделать больше или установить две сразу

  3. Все вентканалы должны быть оснащены задвижками. С их помощью вы сможете регулировать воздухообмен и спокойно топить парилку, не тратя при этом лишнего топлива. Закрыли вентиляцию, затопили. Начали париться – приоткрыли, закончили банные процедуры – открыли для полного проветривания.

    Регулирование входящего воздушного потока благоприятно скажется на скорости прогрева бани
    Регулирование входящего воздушного потока благоприятно скажется на скорости прогрева бани

  4. Диаметр вентиляционного канала должен соответствовать габаритам помещения. На 1 м³ положено 24 сантиметра сечения.

Помните, что в хорошей бане должно пахнуть берёзовыми вениками и эвкалиптом, а никак не затхлой сыростью. Так что не пренебрегайте качественной вентиляцией.

Если всё сделать правильно – не будет ни неприятных запахов, ни потери драгоценного тепла
Если всё сделать правильно – не будет ни неприятных запахов, ни потери драгоценного тепла

Если у вас есть ещё советы на эту тему – напишите в комментариях

Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки. Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха.

Большинство парных оснащаются небольшими окошками. В открытом состоянии им делегируется роль простейшего устройства по воздухообмену. Эффективный способ смены воздуха – корректировать положение шибера. Но это правило справедливо лишь в тех случаях, когда печная топка находится в парной.

Специалисты констатируют, что перечисленные варианты являются самыми доступными и эффективными по организации системы вентиляции в бане. Но как поступить в тех случаях, когда с подпола воздух не проникает, ввиду отсутствия щелей, а топка находится в соседней комнате? На таких парных и хотелось бы остановиться подробнее. Итак, нужна ли вентиляция в парилке и для чего именно?

  1. 1. Для качественного соединения потоков воздуха. Природная конвекция не способна сбалансировать температурный режим по всей площади. У стен – значения одни, у потолка – другие, а у пола – третьи. Разница может достигать 10-20 °С. В таких условиях не слишком приятно принимать какие-либо водные процедуры.
  2. 2. Для обеспечения притока масс из вне. Для сауны, где находится всего 1 человек, при этом не дольше 25 минут, принудительная вентиляция не требуется. Запаса кислорода вполне достаточно. В остальных случаях свежий воздух – важная составляющая.
Движение воздушных масс в парной

Движение воздушных масс в парной

Самые сложные случаи возникают при непреодолимом желании нерадивых застройщиков реализовать невозможное. У одних вентиляция парилки настолько мощная, что помещение просто не прогревается. У других же соответствующей системы не предусмотрено вообще. Совет здесь может быть всего один – не впадайте в крайности!

Сложная система вентиляционных каналов в бане

Сложная система вентиляционных каналов в бане

Грамотно реализованная вентиляция в русской бане, в которой учтены нормативные предписания и особенности каждой комнаты, стоит недорого, а польза от нее огромная. Главная задача заключается в том, чтобы учесть все нюансы: толщину стен, материал, обшивку и т.п.

Если воздухообмен не предусмотрен в принципе, существует высокая опасность кислородного голодания. В сочетании с высокой влажностью и температурой, люди и вовсе могут отравиться газами. Чрезмерно производительная вентиляция сауны может способствовать более продолжительному протапливанию помещения. Свежий воздух направляется внутрь очень быстро, пол остается постоянно холодным.

Вопрос о том, как же правильно сделать эффективную вентиляцию в бане и сауне, волнует многих владельцев загородных коттеджей, дач постоянного проживания и просто небольших домиков. Ведь обустроить парилку можно практически в любом месте, главное – желание и наличие определенных средств на осуществление этого замысла.

Сауна или баня, сердцем которой является электрическая печь-каменка, не редкость. Часто именно электрический вариант предпочитают за безопасность и минимальные затраты сил на то, чтобы хорошенько натопить баньку.

Электрокаменка на балконе

Габариты электрокаменки можно подобрать по своему желанию – это может быть совсем миниатюрный вариант для небольшой парилки на балконе

Печи-каменки, предлагаемые на рынке оборудования для саун и бань, представлены такими вариантами:

  • финская электрокаменка;
  • для небольших саун;
  • с парогенератором;
  • для русской бани.

Выбирать можно любую модель, главное перед покупкой не забыть проверить наличие технической документации, сертификата качества и гарантии от производителя у продавца.

Также, в зависимости от выбранной печи, могут быть разные требования к обустройству вентиляционной системы. Рекомендации производителя, как правило, прописаны в руководстве по эксплуатации оборудования. Так же приводится и наиболее приемлемая схема устройства вентиляции.

Электрокаменка удобна не только в установке, но и в дальнейшей эксплуатации. Она не требует прокладывать дымоход и продумывать дополнительные варианты по подготовке и хранению дров или другого топлива. Единственный минус – зависимость от электроэнергии. Если на даче с этим ресурсом проблемы, то лучше подобрать другой тип печи.

Электропечь с камнями компактна

Электропечь с камнями весьма компактна, есть модели небольшого веса – до 70 кг. Поэтому, обустроить парилку на балконе не проблема

Электрическая печь-каменка бывает с различными дополнительными функциями и возможностями – датчиком температуры и регулятором влажности, пультом управления. Также, в целях безопасности пользователей и защиты от перегрева, электропечи оснащаются термостатами и предохранителями.

Если была приобретена высоко функциональная модель оборудования, в которой можно по желанию задавать уровень влажности и температуру, то сауна запросто может превратиться в баню и наоборот.

Сауна – это нежилая комната, но она не менее жилой нуждается в интенсивном воздухообмене. Без достаточного поступления свежего воздуха парилка не сможет полноценно оздоровить.

Да и посетитель будет чувствовать себя некомфортно – воздух спертый, затхлый и дышать тяжело. Поэтому важно при планировании вентсистемы в сауне учитывать технические тонкости ее обустройства.

Требования к обустройству вентсистемы в сауне

Требования к обустройству вентсистемы в сауне существенно отличаются от вентиляции в других помещениях

В парилке с каменкой важно обеспечить сразу 3 вида вентиляции:

  • самой печи-каменки;
  • комнаты-парилки;
  • смежных комнат (отдыха, раздевалки, душевой и других при наличии).

Если удалось обеспечить правильную циркуляцию свежего воздуха по сауне, то проблем с ее работой не возникнет.

Важно, чтобы приточный воздух с улицы сразу же попадал на разгоряченную печь, нагреваясь от нее и охлаждая ее одновременно. Затем он, уже теплый, но еще свежий, поднимется вверх и смешается с комнатными воздушными массами, вытеснив часть на улицу сквозь вытяжное отверстие.

Схема вентиляции

Поэтому схемы, где приточный клапан находится далеко от печи, применять нежелательно. Лучше рассмотреть более приемлемый вариант вентиляции

Технические требования к системе вентилирования в сауне:

  • зазор под дверью 2-5 см;
  • без сквозняков;
  • регулируемый приток/вывод;
  • циклическое обновление воздуха;
  • приток чистого воздуха с улицы;
  • правильное направление воздушных масс по воздуховоду;
  • оптимальное сечение вентиляционных отверстий;
  • правильная высота вентканала над уровнем крыши.

Чтобы обеспечить регулируемый приток и вывод воздушных масс, нужно использовать задвижки. Это весьма удобное изобретение, пришедшее к нам издавна и получившее современное исполнение.

Что касается цикличности, то согласно нормам, воздух в парилке должен обновляться 5-6 раз в час, а если это сухая сауна – то не менее 10 раз в час. Его приток должен осуществляться не с внутренних помещений, а с улицы. Важно, чтобы поступающий воздух был максимально насыщен кислородом.

Вентиляции в парилке и смежных комнатах

Воздушные массы, движущиеся по воздуховоду, должны проходить в направлении «от парилки» – сначала воздух попал с улицы в парилку, затем продолжил свой путь по смежным комнатам, завершив путь техническим помещением, чуланом, кладовкой

Выход отработанного воздуха с повышенным процентным содержанием углекислого газа может происходить сквозь вентканал, выведенный над крышей. Его высота в этом случае должна быть оптимальной, чтобы обеспечить хорошую тягу, но не выше 3 м. Высота зависит от места расположения канала.

Оптимальное сечение воздуховода

Оптимальное сечение воздуховода вычисляется по объему парилки. Так, на 1 м3 комнаты нужно 24 см2 сечения

В сауне с электрокаменкой не нужно беспокоиться о монтаже отдельного дымохода или вентканала для вывода продуктов сгорания. Это безусловный плюс при обустройстве вентиляции.

От правильности устройства вентсистемы зависит качество процедур в парилке, настроение и здоровье пользователей, длительность срока службы помещения. Да и расходы на содержание также зависят от того, насколько эффективно происходит воздухообмен.

Выбор схемы для устройства системы вентиляции зависит от многих показателей – размера сауны/бани, количества сопутствующих помещений, места расположения, типа электрокаменки. Так, это может быть:

  • отдельно стоящее здание;
  • сауна в комнате, смежной с ванной;
  • сауна в подвальном помещении коттеджа;
  • парилка на балконе городской квартиры.

Важно, чтобы хотя одна стена выходила на улицу. Именно в ней целесообразно планировать установку приточных клапанов и окна. Если же такой возможности нет, то рассматривают варианты с принудительным нагнетанием свежего воздуха с помощью вентиляторов.

Стена соседствует с улицей

Удобно, когда одна стена соседствует с улицей – приточный клапан с задвижкой можно монтировать именно в ней, обеспечив приток чистого воздуха

Вентиляция в парилке - обустраиваем самостоятельно

В зависимости от типа управления вентиляция в парилках может быть:

  • естественная;
  • принудительная;
  • смешанная.
Предлагаем ознакомиться:  Установка печи в бане с выносной топкой: противопожарные требования к банной печи при монтаже

Чаще всего используется последний вариант, когда приток происходит естественным образом, а отток с использованием вытяжных вентиляторов. Для этого внизу за печью на высоте около 30 см от пола монтируется приточный клапан. Хорошо, если именно эта стена соседствует с улицей.

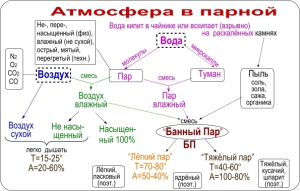

благоприятная атмосфера в парной

благоприятная атмосфера в парной

движение воздуха в парной

движение воздуха в парной

четыре простые схемы вентиляции для любой конструкции парной

четыре простые схемы вентиляции для любой конструкции парной

Схемы создания вентиляции своими руками

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

  1. Нюансы организации вентиляции
  2. Разновидности систем
  3. Отделка пола для микроциркуляции
  4. Процесс регулировки
  5. Правильный воздухообмен
  1. Входное отверстие устанавливается под каменкой или заводится в нее. Выходное отверстие будет монтироваться на противоположной стене на том же уровне, а на другом конце следует расположить вентилятор, который позволит обеспечить нормальную циркуляцию.
  2. Если у вас в полу есть щели для удаления воды, то идеально будет организовать входное отверстие, так же, как и в предыдущем случае. При этом охлажденный воздух будет опускаться к полу, и удаляться через него.
  3. Для бань, где топка работает постоянно, можно организовать следующее. Входное отверстие разместить напротив каменки. Отработанные воздушные потоки будут выходить через трубу, которая возьмет на себя роль вытяжки.
Вариант Описание
Естественный Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла
Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки
Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки
Андрей Павленков

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки.

Вентиляционные каналы следует закладывать еще на стадии возведения стен
Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Иллюстрация Выполняемая работа
Вентиляция в парилке - обустраиваем самостоятельно Разберите клапан на составные части.
Вентиляция в парилке - обустраиваем самостоятельно Обведите на стене окружность вентиляционного канала с помощью маркера или карандаша
Вентиляция в парилке - обустраиваем самостоятельно Дрелью проделайте несколько отверстий в обшивке. Они должны быть большого диаметра, чтобы в отверстие мог поместиться нож лобзика.
Вентиляция в парилке - обустраиваем самостоятельно Лобзиком вырежьте окружность в обшивке.
Вентиляция в парилке - обустраиваем самостоятельно Удалите деревянную часть.
Вентиляция в парилке - обустраиваем самостоятельно Извлеките утеплитель и пароизолятор.
Вентиляция в парилке - обустраиваем самостоятельно Длинным сверлом просверлите наружную обшивку, чтобы не ошибиться с расположением наружной части клапана.
Вентиляция в парилке - обустраиваем самостоятельно Сделайте отверстие снаружи, ориентируясь на отметки длинного сверла. Предварительно очертите окружность маркером.
Вентиляция в парилке - обустраиваем самостоятельно Отпилите трубку клапана на нужную длину (толщину стены). Это можно сделать при помощи ножовки по металлу.
Вентиляция в парилке - обустраиваем самостоятельно Установите трубку воздуховода в готовое отверстие.
Вентиляция в парилке - обустраиваем самостоятельно Закрепите внутреннюю часть клапана на стену при помощи саморезов
Вентиляция в парилке - обустраиваем самостоятельно Закрепите наружную часть клапана.

Такие клапаны можно установить в моечной и предбаннике.

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

  • Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
  • Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

Вентиляция в парилке - обустраиваем самостоятельно

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

  • естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
  • автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
  • комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

  • на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
  • обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
  • при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
  • настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
  • после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

  • Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
  • После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
  • Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
  • В обязательном порядке проводится финальное проветривание после всех процедур.
Предлагаем ознакомиться:  Камни для бани. Какие камни лучше и как правильно выбрать ?

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Вентиляция в парилке - обустраиваем самостоятельно

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

Места расположения вентиляционных отверстий в парной

Вентиляция в бане с помощью электронных систем осуществляется, если обеспечить хорошую циркуляцию воздуха естественными способами невозможно. Вентиляторы можно устанавливать и на приточное, и на вытяжное отверстие. Они ускоряют движение воздушных масс, обеспечивая помещение свежим воздухом, быстро выводя влажный.

Вытяжная вентиляция

В конструкции данной вентиляции всегда присутствует вентилятор на вытяжном отверстии. Для циркуляции воздуха обязательно сооружается и приточное. Иногда для поступления свежего воздуха используют щели в стенах, немного приоткрывают окна или двери. Достоинством вытяжной вентиляции является уменьшение давления в бане. Действие должно компенсировать постоянным притоком воздуха из вне.

Вентиляция с мощной вытяжкой отлично выводит вредные газы, влажный воздух с неприятным запахом. Можно сооружать такую систему вентиляции не только в парилке, но и в душевых, моечных, отделах с бассейном или в санузлах. Обычно в базовый комплект вытяжной вентиляционной системы входят вентилятор и короб. Если устройство слишком шумное, можно применить шумоглушитель.

Устанавливается по принципу вытяжной, однако вентилятор нужно помещать на приточное отверстие. При активизации работы приточной системы вентиляции наблюдается повышение давления в помещении, что должно своевременно компенсироваться выходом воздуха через вытяжку или зазоры в стенах, полу, потолке, через форточки, дверь.

Приточные вентиляторы не считаются удобными, если будут работать при холодной температуре. Зимой они поставляют ледяной воздух, который следует дополнительно прогревать заранее установленными воздухонагревателями. При необходимости очищения большого количества поступающего воздуха можно применять фильтры.

Комбинирование искусственного притока и вытяжки воздуха нередко оснащается рекуператорами, шумоглушителями, фильтрами. Дополнительные устройства обеспечивают комфорт при нахождении в бане, одновременно наблюдается постоянная, хорошая циркуляция воздуха. Чтобы не заботиться о вентиляции, можно оснастить ее автоматическим блоком управления.

Вентиляция в парилке - обустраиваем самостоятельно

Создание конструкции приточно-вытяжной искусственной вентиляции нередко вызывает сложности. Следует произвести расчет оптимального воздухообмена во всех помещениях бани еще на этапе ее проектирования. Количество выходящего воздуха должно соответствовать поступающему. Иногда воздушные потоки специально не уравновешивают.

При обустройстве вентиляции в бане следует позаботиться не только о парилке, но и о других важных комнатах. Чтобы сэкономить расходы на отопление, можно использовать теплый воздух, образующийся в парилке, выводя его не на улицу, а через другие комнаты. Адаптируя вентиляционную систему под конкретные запросы, можно сделать максимально удачный вариант.

Именно вентиляция в парилке позволяет создать наиболее комфортные условия. О том, насколько полезно воздействие бани на организм в целом, известно всем. И многие желающие организовать у себя на участке такую постройку, могут руководствоваться исключительно тем, что основная её задача – максимально прогреть воздух внутри.

Если же вытяжное отверстие слишком большой площади или вытяжной вентилятор обладает гораздо большей производительностью, чем того требует вентиляция в парной, то отток воздуха будет происходить очень быстро, что приведёт к остыванию помещения, даже если каменка раскалена до предела. Таким образом, избежать неравномерного распределения тепла и ряда прочих проблем поможет эффективная циркуляция воздуха. А значит, вопрос о том, нужна ли вентиляция в парилке, решается в положительную сторону.

Вентиляционную систему в парилке можно сделать тремя способами: механическим, естественным или скомбинировать их.

Вентиляция в парилке - обустраиваем самостоятельно

Естественный воздухообмен подразумевает обмен воздушными потоками с улицей за счёт разницы давления. Организовать его очень просто: отверстие вентиляции располагается под потолком. Горячий воздух имеет свойство стремиться наверх, и так он покидает парную, а разреженная атмосфера сама затягивает воздух с улицы через приточный клапан. Особых затрат на такую систему не требуется, и всё бы хорошо, но есть одно «но». При таком воздухообмене настоящего жара в баньке не получится.

Чем интенсивнее вы будете топить, тем активнее будет работать обмен воздушными потоками
Чем интенсивнее вы будете топить, тем активнее будет работать обмен воздушными потоками

Механический способ подразумевает установку вентиляторов, которые контролируются приборами, реагирующими на датчики температуры и влажности. Такая принудительная вентиляция более эффективна, монтировать отверстия можно в любом месте парной. Единственное условие – вентиляторы должны быть изготовлены из жаропрочных материалов, ведь температура парилки может доходить до 130ºC.

И имейте в виду: в этом случае нет электричества – нет вентиляции
И имейте в виду: в этом случае нет электричества – нет вентиляции

Комбинирование этих двух видов вентиляционных систем предусматривает установку вентилятора на вытяжке и простого приточного клапана для поступления свежего воздуха.

Схемы вентиляции в парилке
Схемы вентиляции в парилке

Как видите, при любом из этих вариантов входящий поток будет хорошо прогреваться.

температурная схема парной

температурная схема парной

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

  • При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
  • При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Особенности создания качественного воздухообмена для разных помещений

Прежде чем говорить о технологических аспектах вентиляции парной, давайте разберёмся с вопросом о её необходимости. Только люди, далекие от понимания правильного обустройства бани, могут считать вентиляцию неважным и необязательным моментом. Такой подход чреват многими неприятностями:

  • срок службы всей конструкции значительно сократится из-за агрессивного воздействия горячей влажной атмосферы. Спустя каких-то 5 лет обшивка парилки будет нуждаться в полной замене;
С правильной вентиляцией вы не будете думать о ремонте четверть века
С правильной вентиляцией вы не будете думать о ремонте четверть века
  • застойная атмосфера без должной вентиляции накапливает много углекислого и угарного газа, которые могут нанести непоправимый вред здоровью человека;
  • отсутствие притока свежего воздуха приводит к концентрации неприятных запахов во влажной парной, от которых практически невозможно избавиться впоследствии.
Всех этих неприятных последствий можно избежать одним простым приёмом – установкой подходящей для этого помещения вентиляционной системы
Всех этих неприятных последствий можно избежать одним простым приёмом – установкой подходящей для этого помещения вентиляционной системы

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

  • размеры и назначение помещений;
  • тип и размещение отопительных приборов и водонагревательных устройств;
  • предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

Вентиляция в парилке - обустраиваем самостоятельно

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

Предлагаем ознакомиться:  Вентиляция в русской бане схема и устройство

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Заслонка отверстия вентиляции

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Движение воздуха в парилке

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Устройство вентиляции парной в бане

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

Электрический вентилятор, установленный в парилке для лучшего воздухообмена

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани .

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

Устройство общей системы вентиляции всех помещений бани

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

Отдушины в цоколе фундамента

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Просмотр поможет составить точное представление о последовательности проведения работ.

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

Варианты движения воздушных потоков
Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

О проветривании русской бани

движение воздуха при растопке

движение воздуха при растопке

Схема движения воздуха по парной бани

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене.

Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

движение воздуха по окончанию растопки)

Как только температура в парилке достигает нужной, открывается задвижка нижней вытяжной трубы, приток оставляем, как был. Таким образом мы заставляем воздух двигаться по кругу. В верхней части помещения остается подушка горячего воздуха, обеспечивая равномерное перемешивание.

Сделать вентиляцию в парилке, как правило, можно своими руками с привлечением минимальных средств. Для этого необходимо лишь понять принципы движения воздушных потоков.

Требования к вентиляции

Вентиляция парной русской бани, как и все остальные ее элементы, имеет ряд требований, которым нужно следовать и выполнять при организации. К ним относятся:

  1. приток и отток воздуха должны выполняться в одинаковом объеме. При этом процессы попадания свежего воздуха и выводы отработанных масс обязаны регулироваться и обладать прогнозируемым направлением;
  2. циркуляцию воздушных потоков следует направить от жилых помещений к санузлам;
    Парилка современного типа

    Парилка современного типа

  3. обязательно должна быть создана вытяжка, как снаружи, так и изнутри помещения. В первую очередь это касается естественной и принудительной вентиляции;
  4. механический воздухообмен обязан происходить через металлическую решетку. Она располагается на уровне 2м от почвы;
  5. используя газовый водонагреватель, следует позаботиться о вытяжке воздушных масс через отдельный канал;
  6. приток воздуха в парилку должен располагаться не выше 0,5 м, а также проходить под каменкой или в ней;
  7. вытяжное отверстие желательно размещать на противоположной от притока стене чуть ниже потолочного уровня;
  8. вытяжное отверстие обязано быть регулируемым. Это значит, что во время пропарки вы сами могли бы открыть задвижку, чтобы удалить отработанный воздух;
  9. большие парилки следует оборудовать смешанной системой циркулирования воздуха.

Вентиляция в парной русской бани должна соответствовать этим требованиям. В противном случае, вы гарантированно получите проблемы, связанные с температурой внутри парилки, недостаточным, или наоборот, чрезмерным притоком воздушных потоков.

Воздуховод для вентиляции

Воздуховод для вентиляции

Заключение

Нельзя недооценивать значение вентилирования воздушных потоков в парной комнате. Система циркуляции имеет свои требования, которые обязательно следует учитывать и придерживаться при ее монтаже. Есть масса способов организации вентиляции в парилке, которые имеют свои преимущества и недостатки. Дабы определиться с тем, какой способ применить, нужно учитывать размеры парной, ее структуру и особенности строения. Определившись с видом, выбирайте схему, по которой будет осуществляться правильная вентиляция в парной комнате и приступайте к монтажу.

Комментировать
0
Комментариев нет, будьте первым кто его оставит

Это интересно
Adblock detector
